Allegro 電流センサー評価ボード

Allegro 電流センサー評価ボードがあればカスタム回路基板を用意する必要がなく、ラボ環境で Allegro 電流センサーを迅速に評価できます。各種の評価ボードはユーザーが実装した Allegro 電流センサー IC での使用を目的とした製品です。

Product Details

Product Details

Top Features

Please add Product Features

ベアボード一覧

ベア評価ボード	今すぐ購入	互換性のあるパッケージ	互換性のある電流センサー	ユーザーガイド	PCB 情報

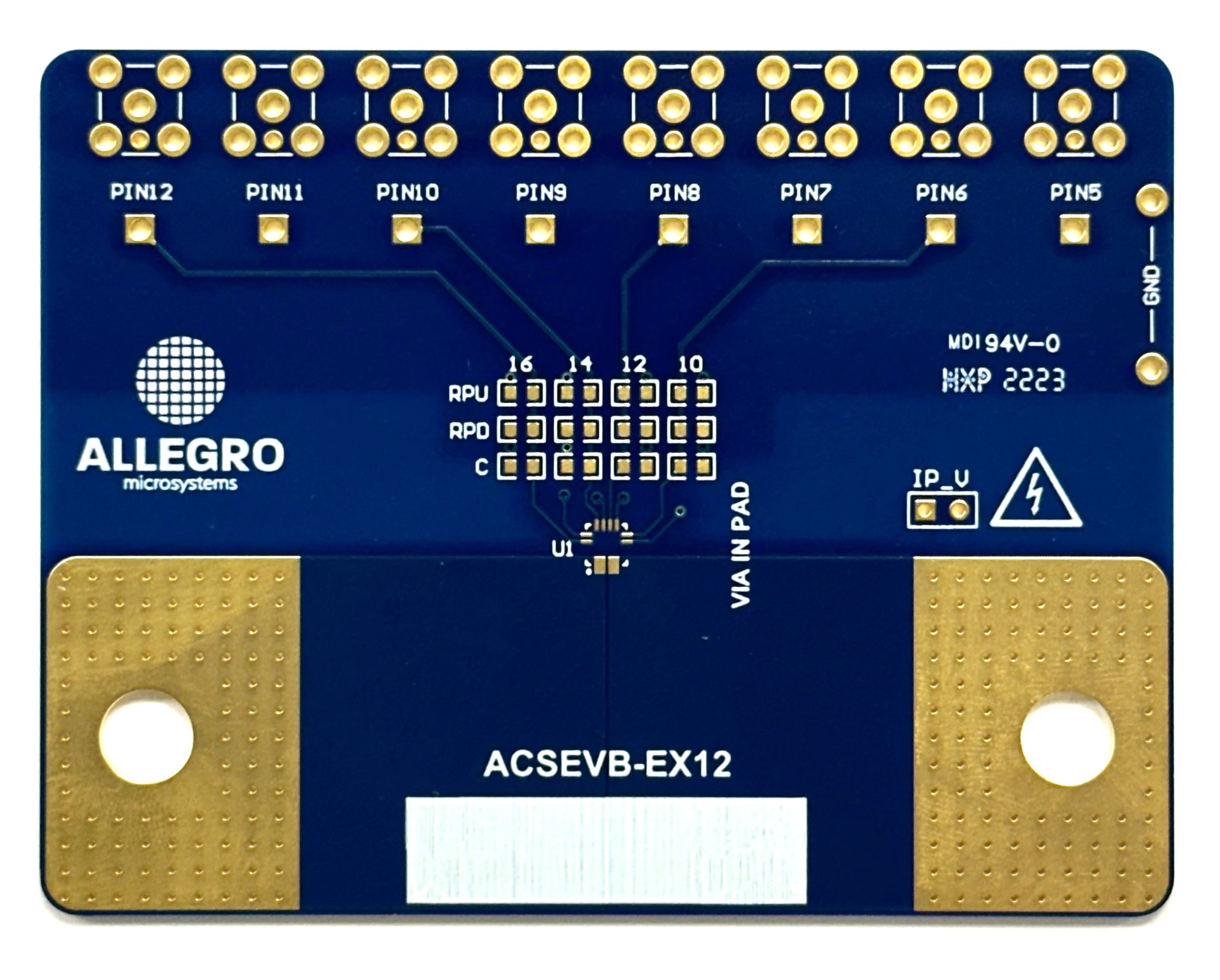

評価ボード名ACSEVB-EX12	今すぐ購入今すぐ購入	パッケージEX (ウェッタブルフランク構造の 12 接点 QFN)	互換性のある電流センサーACS71240、ACS711	ユーザーガイドEX パッケージ汎用評価ボード用ユーザーガイド	PCB 情報ガーバーファイルと製作情報 (ZIP ファイル) 評価ボード回路図 (PDF)

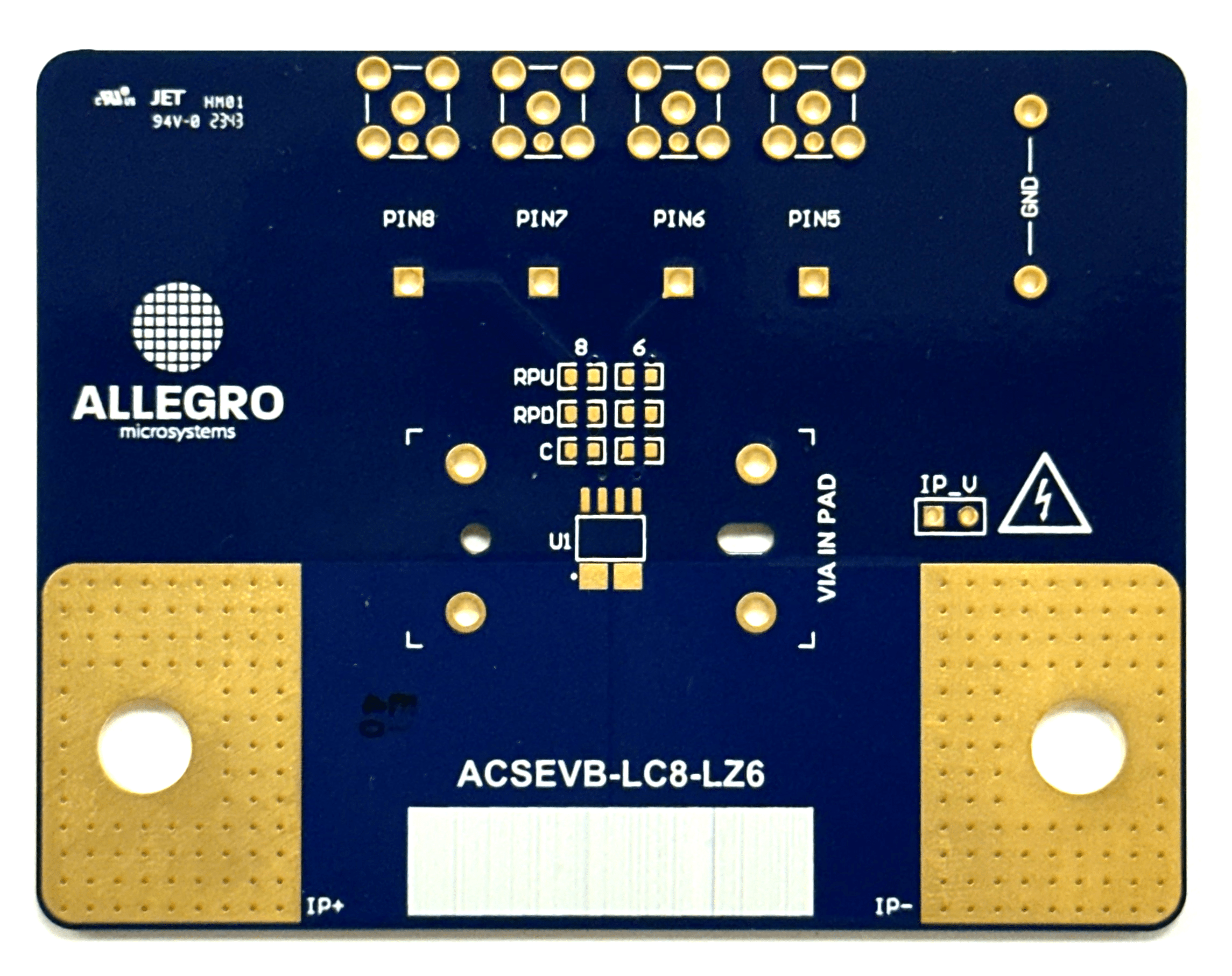

評価ボード名ACSEVB-LC8-LZ6	今すぐ購入今すぐ購入	パッケージLC (SOIC-8)/LZ (6 ピンのカスタム SOIC)	互換性のある電流センサーACS71240、ACS37030/ACS37032、ACS37010/ACS37012、ACS730、ACS725、ACS724、ACS723、ACS722、ACS715、ACS714、ACS713、ACS712、ACS711、CT41x、CT42x	ユーザーガイドLC/LZ パッケージ評価ボード用ユーザーガイド	PCB 情報ガーバーファイルと製作情報 (ZIP ファイル) 評価ボード回路図 (PDF)
評価ボード名ACSEVB-LH5	今すぐ購入今すぐ購入	パッケージLH (SOT23-W 5)	互換性のある電流センサーACS37041	ユーザーガイドLH パッケージ評価ボード用ユーザーガイド	PCB 情報ガーバーファイルと製作情報 (ZIP ファイル) 評価ボード回路図 (PDF)

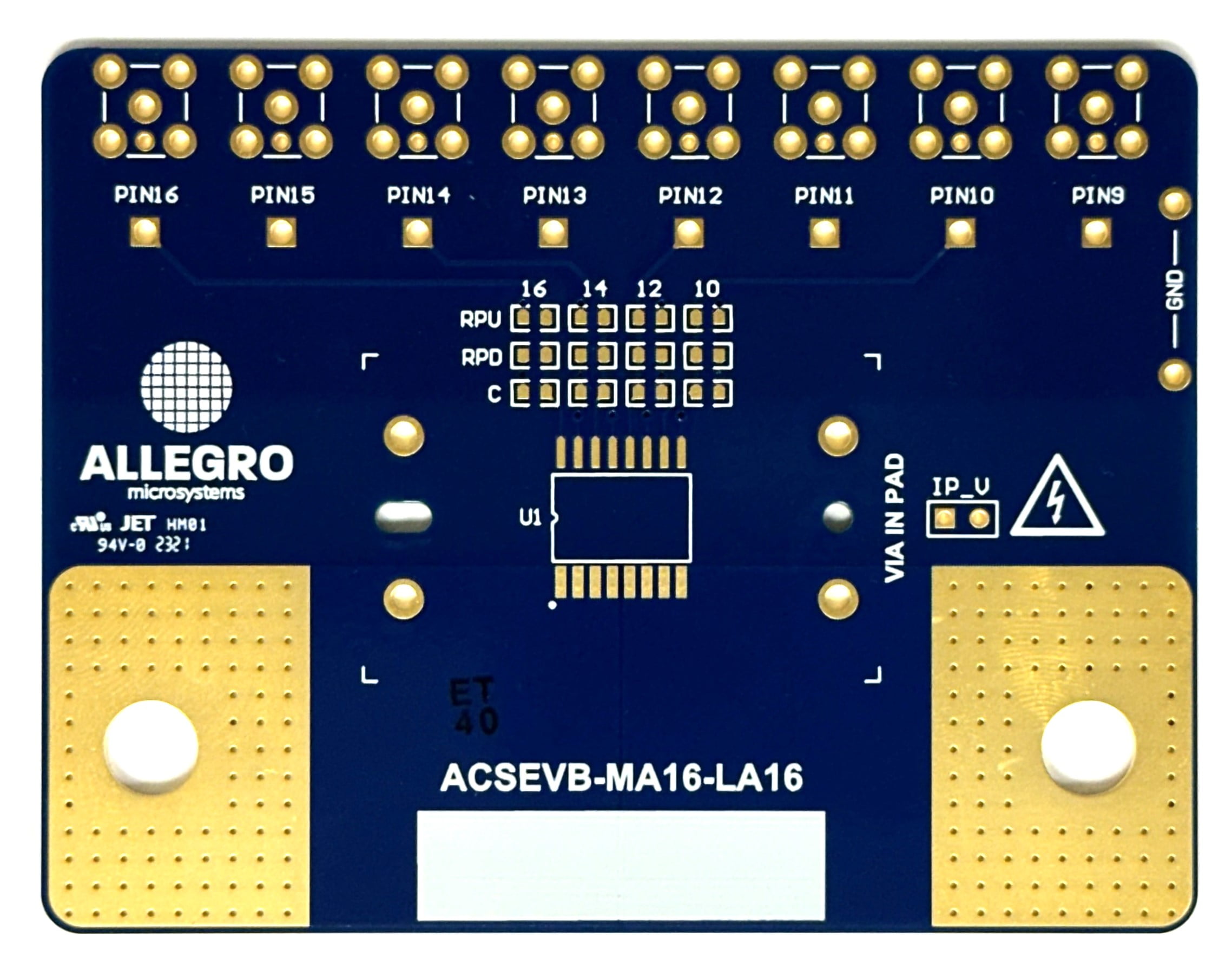

評価ボード名ACSEVB-MA16-LA16	今すぐ購入今すぐ購入	パッケージMA (SOICW-16)/LA (SOICW-16)	互換性のある電流センサーACS37002、ACS733、ACS732、ACS720、ACS716、ACS710、ACS71020、ACS725、ACS724、ACS723、ACS722、ACS718、ACS717、CT430、CT431、CT432、CT433	ユーザーガイドMA/LA パッケージ評価ボード用ユーザーガイド	PCB 情報ガーバーファイルと製作情報 (ZIP ファイル) 評価ボード回路図 (PDF)

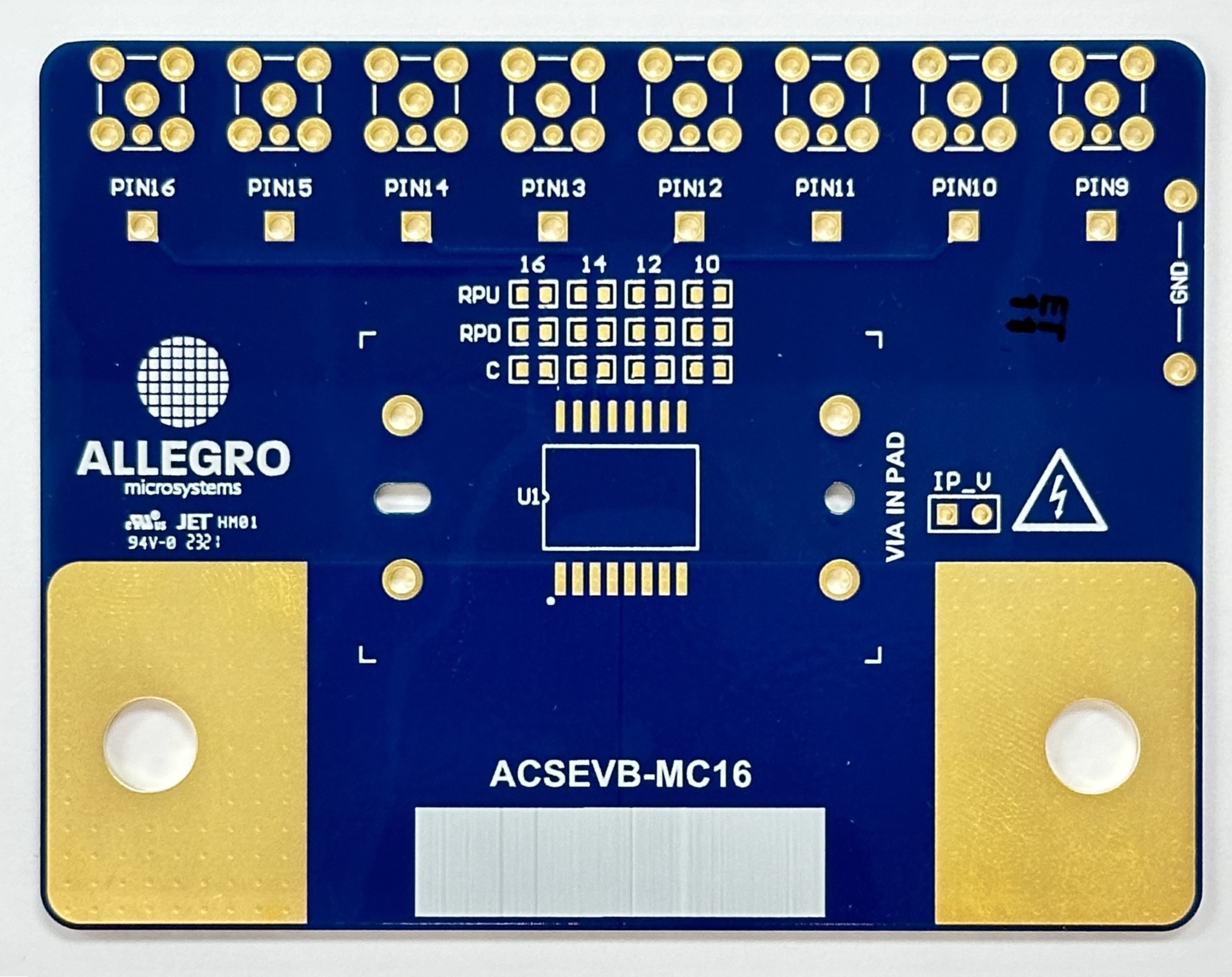

評価ボード名ACSEVB-MC16	今すぐ購入今すぐ購入	パッケージMC (SOICW-16)	互換性のある電流センサーACS37002、ACS37003、ACS724、ACS725	ユーザーガイドMC パッケージ評価ボード用ユーザーガイド	PCB 情報ガーバーファイルと製作情報 (ZIP ファイル) 評価ボード回路図 (PDF)
評価ボード名ACSEVB-CB5-SMT	今すぐ購入今すぐ購入	パッケージCB (5 ピンのカスタムパッケージ、SMT リードフォーム)	互換性のある電流センサーACS770、ACS772、ACS773	ユーザーガイドCB パッケージ評価ボード用ユーザーガイド	PCB 情報ガーバーファイルと製作情報 (ZIP ファイル) 評価ボード回路図 (PDF)
