Top Features
- 1MHz 信号路径带宽可以取代直流/直流转换器和电源中的高频电流互感器
- 闪电般典型响应时间 210 ns，足以在发生短路事件期间保护 IGBT
- AEC-Q100 可用于工作温度高达 150 摄氏度的汽车应用
- 2400VRMS 隔离额定值可用于大多数 xEV 车辆应用，其电压高达 420Vpk、RMS 或 DC
- 双向和单向电流检测输出选项可用于全桥或高端和低端应用

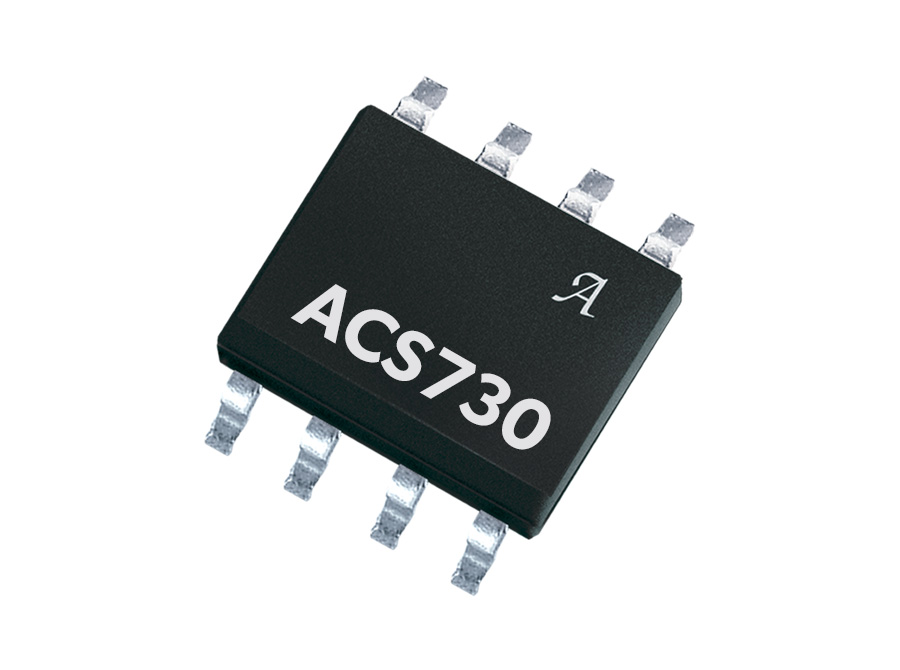

- 小尺寸 SOIC8 封装可以减小较大的高频变压器的 PCB 面积，同时提高整体系统质量水平
- 全集成电流检测解决方案可降低整体 BOM 并降低整体系统成本
- 1.2mOhm 集成导体封装可用于高功率密度应用，连续电流高达 50Amp
- 集成稳压器和非比例输出在嘈杂电源环境中提供高 PSRR
- 集成屏基本消除了电流导体到晶片之间 dV/dt 高瞬变电压产生的电容耦合
- 与交直流电流成正比的输出
- 采用 5V 单电源供电
